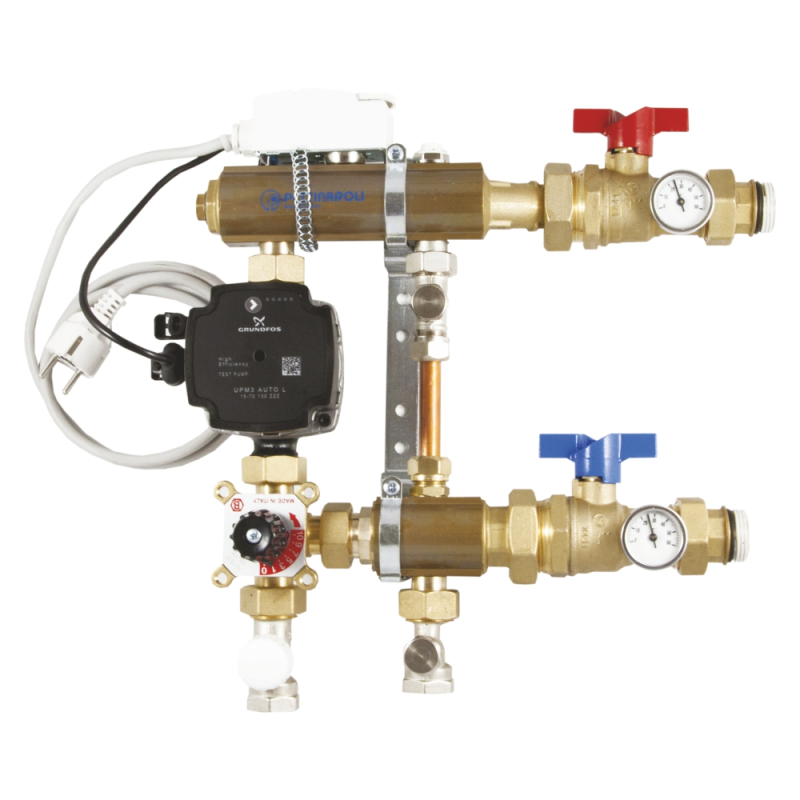

KIT AMESTEC VALThermio INCALZIRE PARDOSEALA 1'' - VALROM
Utilizare: Se utilizeaza in instalatii de incalzire prin pardoseala, dar si in sisteme mixte (radiatoare/incalzire pardoseala) cu rolul de a prelua agentul termic din circuitul primar de incalzire la temperatura ridicata ()55C) si al furniza in circuitul secundar la o temperatura mai joasa (2045C). Temperatura maxima lichid: 80C Presiune maxima sistem: 10 bari Interval temperatura fluid: 20-50C Distanta racorduri pompa: 130 mm Racord pompa: G1"" Racord distribuitor tur/retur: G1"" COMPONENTE 1. Robinet termostatic - 3/4"" Robinetul termostatic este controlat prin intermediul capului termostatic cu sonda de imersie si are rolul de a mentine temperatura constanta pe tur in circuitul secundar. Temperatura se poate regla foarte usor cu ajutorul scalei gradate de pe capul termostatic cu sonda de imersie (Se comanda separate Cod Valrom 64400000001). Cantitatea de apa prin robinet, in conditii de functionare reprezinta 25% din debitul total din circuitul secundar. 2. Vana cu 3 cai - 3/4"" Vana se utilizata pentru balansarea sistemului prin modificarea debitelor de la cele doua curcuite, primar respectiv secundar. Prin montarea unui servomotor se poate trece de la functionare ''''punct fix'''' la functionare ''''punct variabil''''. 3. Pompa - Grundfos UPM3 auto L 15/70 Pompa UPM3 AUTO L este o pompa electronica de noua generatie, care poate sa isi regleze performantele in functie de cerintele instalatiei. Utilizatorul final poate alege din 10 curbe diferite de utilizare. 4. Ventil aerisire manual - 1/2"" Se foloseste pentru eliminarea aerului din instalatie (aerisirea instalatiei). 5. Robinet bypass 1/2"" Se utilizeaza pentru reglare bypass. Acesta are rolul de a asigura trecerea unei cantitati minime de apa in circuitul secundar, cu scopul de a proteja pompa. 6. Robinet cu termometru 1'''' Utilizat pentru inchiderea circuitului secundar, in caz de functionare defectuoasa. Cu ajutorul termometrului se poate vizualiza temperatura de intrare si de iesire a circuitului secundar. 7. Termostat de siguranta In caz de functionare defectuoasa a capului termostatic, termostatul de siguranta opreste alimentarea pompei. 8. Robinet drept retur 3/4"" Folosit pentru a regla debitul din circuitului primar., ,
KIT AMESTEC VALThermio INCALZIRE PARDOSEALA 1''1/4'' - VALROM
Utilizare: Se utilizeaza in instalatii de incalzire prin pardoseala, dar si in sisteme mixte (radiatoare/incalzire pardoseala) cu rolul de a prelua agentul termic din circuitul primar de incalzire la temperatura ridicata ()55C) si al furniza in circuitul secundar la o temperatura mai joasa (2045C). Temperatura maxima lichid: 80C Presiune maxima sistem: 10 bari Interval temperatura fluid: 20-50C Distanta racorduri pompa: 130 mm Racord pompa: G1"" Racord distribuitor tur/retur: G1"" COMPONENTE De introdus Poza din LINK 1 1. Robinet termostatic - 3/4"" Robinetul termostatic este controlat prin intermediul capului termostatic cu sonda de imersie si are rolul de a mentine temperatura constanta pe tur in circuitul secundar. Temperatura se poate regla foarte usor cu ajutorul scalei gradate de pe capul termostatic cu sonda de imersie (Se comanda separate Cod Valrom 64400000001). Cantitatea de apa prin robinet, in conditii de functionare reprezinta 25% din debitul total din circuitul secundar. 2. Vana cu 3 cai - 3/4"" Vana se utilizata pentru balansarea sistemului prin modificarea debitelor de la cele doua curcuite, primar respectiv secundar. Prin montarea unui servomotor se poate trece de la functionare ''''punct fix'''' la functionare ''''punct variabil''''. 3. Pompa - Grundfos UPM3 auto L 15/70 Pompa UPM3 AUTO L este o pompa electronica de noua generatie, care poate sa isi regleze performantele in functie de cerintele instalatiei. Utilizatorul final poate alege din 10 curbe diferite de utilizare. 4. Ventil aerisire manual - 1/2"" Se foloseste pentru eliminarea aerului din instalatie (aerisirea instalatiei). 5. Robinet bypass 1/2"" Se utilizeaza pentru reglare bypass. Acesta are rolul de a asigura trecerea unei cantitati minime de apa in circuitul secundar, cu scopul de a proteja pompa. 6. Robinet cu termometru 1 1/4"" Utilizat pentru inchiderea circuitului secundar, in caz de functionare defectuoasa. Cu ajutorul termometrului se poate vizualiza temperatura de intrare si de iesire a circuitului secundar. 7. Termostat de siguranta In caz de functionare defectuoasa a capului termostatic, termostatul de siguranta opreste alimentarea pompei. 8. Robinet drept retur 3/4"" Folosit pentru a regla debitul din circuitului primar., ,

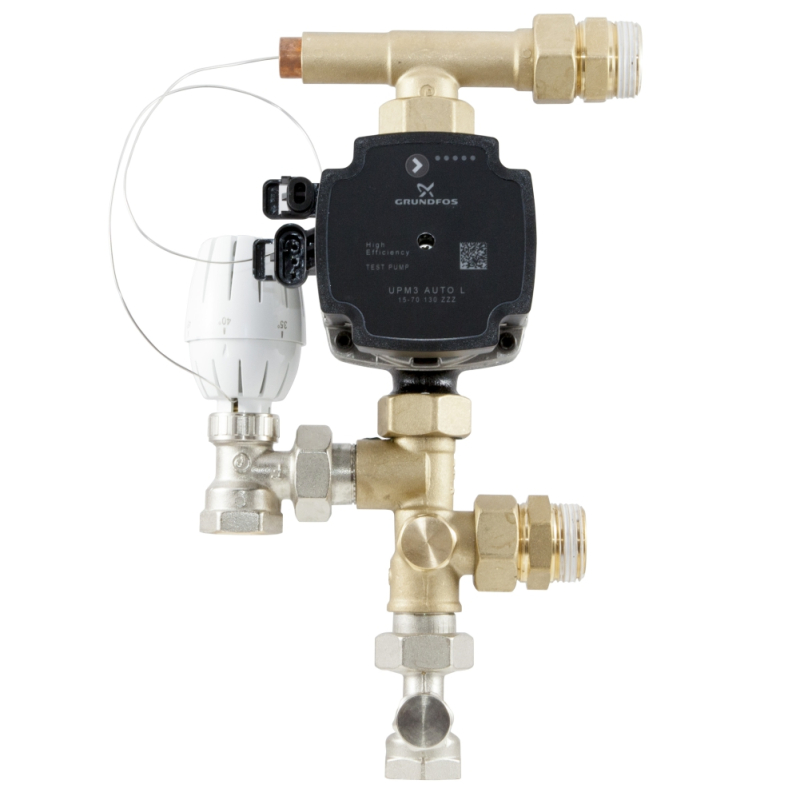

KIT AMESTEC VALThermio INCALZIRE PARDOSEALA MINI 1'' - VALROM
Utilizare: Se utilizeaza in instalatii de incalzire prin pardoseala dar si in sisteme mixte (radiatoare/incalzire pardoseala) cu rolul de a prelua agentul termic din circuitul primar de incalzire la temperatura ridicata ()550C) si al furniza intr-un circuit secundar la o temperatura mai joasa (20-45C). Temperatura maxima lichid: 80C Presiune maxima sistem: 10 bari Interval temperatura fluid: 20-50C Distanta racorduri pompa: 130 mm Racord pompa: G1"" Racord distribuitor tur/retur: G1"" By-pass: 0-800 l/h Qmax ved (delta)P = 3 m H2O: 2.800 l/h De introdus aici poza Link 1 Elemente componente: 1.Robinet termostatic: 3/4"" 2.Robinet de retur drept: 3/4"" 3.Cap termostatic cu sonda de imersie 4.Robinet de reglaj: 3/4"" 5.Pompa circulatie: Grundfos UPM3 AUTO L 15/70, ,

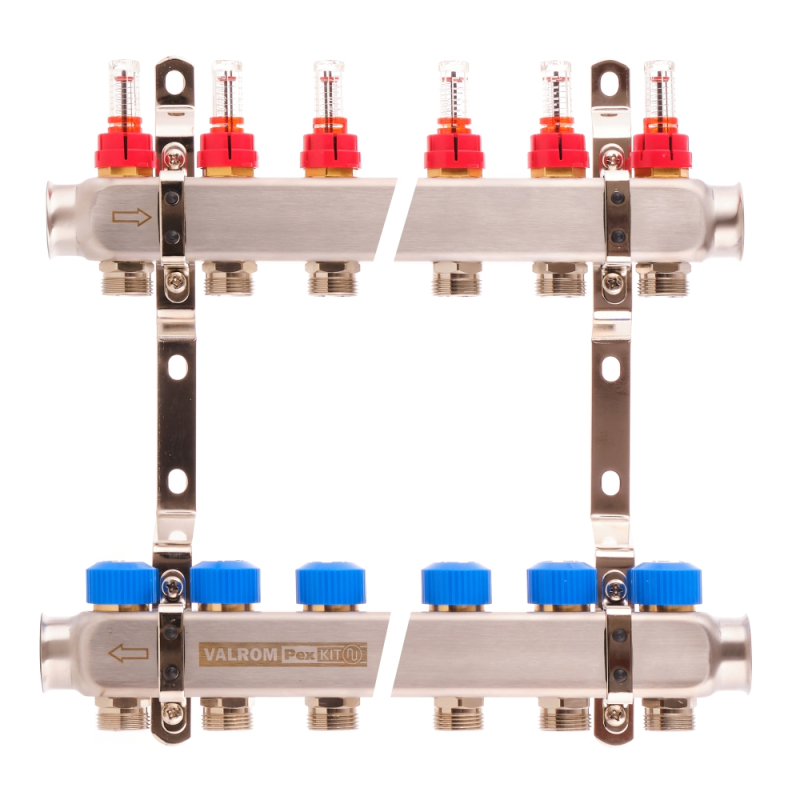

KIT DISTR./COLECTOR VALThermio EUROCON CU DEBITMETRE INOX 6 CIRC.1'' - VALROM
Se utilizeaza in instalatii de incalzire/racire prin pardoseala. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala precum si agentul racit in cazul racirii prin pardoseala. Cuprinde: - 1 colector bara cu debitmetre. - 1 colector bara cu robineti termostatici - optiune de control electric (cap termoelectric/actuator) - aerisitor manual: 2 buc - robineti golire: 2 buc - dop 1: 2 buc - suporti pentru collector Debitmetrul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta a debitmetrului, va rugam sa respectati directia de curgere. Standard fabricatie: Certificare UNI EN ISO 9001:2015 Compozitie otel inox: AISI 304 Filet: ISO7/1, UNI EN 10226, UNI ISO 228/1. Temperatura max.: 70C. Presiune max.: 6 bari. Presiune diferentiala max: 1 bar. Tip filet: ISO 228-1. Racord: filet G1 cu garnitura plata. Indicator debit: 0-5 l/min. Corp debitmetre: alama. Corp robinet termostabil: alama. Dimensiuni: B = 44 [mm] C = 73.5 [mm] E = 27 [mm] L = 329 [mm] ., ,
KIT DISTR./COLECTOR VALThermio EUROCON CU DEBITMETRE INOX 7 CIRC.1'' - VALROM
Se utilizeaza in instalatii de incalzire/racire prin pardoseala. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala precum si agentul racit in cazul racirii prin pardoseala. Cuprinde: - 1 colector bara cu debitmetre. - 1 colector bara cu robineti termostatici - optiune de control electric (cap termoelectric/actuator) - aerisitor manual: 2 buc - robineti golire: 2 buc - dop 1: 2 buc - suporti pentru collector Debitmetrul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta a debitmetrului, va rugam sa respectati directia de curgere. Standard fabricatie: Certificare UNI EN ISO 9001:2015 Compozitie otel detectie: AISI 304 Filet: ISO7/1, UNI EN 10226, UNI ISO 228/1. Temperatura max.: 70C. Presiune max.: 6 bari. Presiune diferentiala max: 1 bar. Tip filet: ISO 228-1. Racord: filet G1 cu garnitura plata. Indicator debit: 0-5 l/min. Corp debitmetre: alama. Corp robinet termostabil: alama. Dimensiuni: B = 44 [mm] C = 73.5 [mm] E = 27 [mm] L = 429 [mm] ., ,
KIT DISTR./COLECTOR VALThermio EUROCON CU DEBITMETRE INOX 8 CIRC.1'' - VALROM
Se utilizeaza in instalatii de incalzire/racire prin pardoseala. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala precum si agentul racit in cazul racirii prin pardoseala. Cuprinde: - 1 colector bara cu debitmetre. - 1 colector bara cu robineti termostatici - optiune de control electric (cap termoelectric/actuator) - aerisitor manual: 2 buc - robineti golire: 2 buc - dop 1: 2 buc - suporti pentru collector Debitmetrul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta a debitmetrului, va rugam sa respectati directia de curgere. Standard fabricatie: Certificare UNI EN ISO 9001:2015 Compozitie otel detectie: AISI 304 Filet: ISO7/1, UNI EN 10226, UNI ISO 228/1. Temperatura max.: 70C. Presiune max.: 6 bari. Presiune diferentiala max: 1 bar. Tip filet: ISO 228-1. Racord: filet G1 cu garnitura plata. Indicator debit: 0-5 l/min. Corp debitmetre: alama. Corp robinet termostabil: alama. Dimensiuni: B = 44 [mm] C = 73.5 [mm] E = 27 [mm] L = 479 [mm] ., ,
KIT DISTR/COLECT DEBITMETR INOX11CIRC1'' - VALROM
Se utilizeaza in instalatii de incalzire/racire prin pardoseala. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala precum si agentul racit in cazul racirii prin pardoseala. Cuprinde: - 1 colector bara cu debitmetre. - 1 colector bara cu robineti termostatici - optiune de control electric (cap termoelectric/actuator) - aerisitor manual: 2 buc - robineti golire: 2 buc - dop 1: 2 buc - suporti pentru collector Debitmetrul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta a debitmetrului, va rugam sa respectati directia de curgere. Standard fabricatie: Certificare UNI EN ISO 9001:2015 Compozitie otel detectie: AISI 304 Filet: ISO7/1, UNI EN 10226, UNI ISO 228/1. Temperatura max.: 70C. Presiune max.: 6 bari. Presiune diferentiala max: 1 bar. Tip filet: ISO 228-1. Racord: filet G1 cu garnitura plata. Indicator debit: 0-5 l/min. Corp debitmetre: alama. Corp robinet termostabil: alama. Dimensiuni: B = 44 [mm] C = 73.5 [mm] E = 27 [mm] L = 629 [mm] ., ,

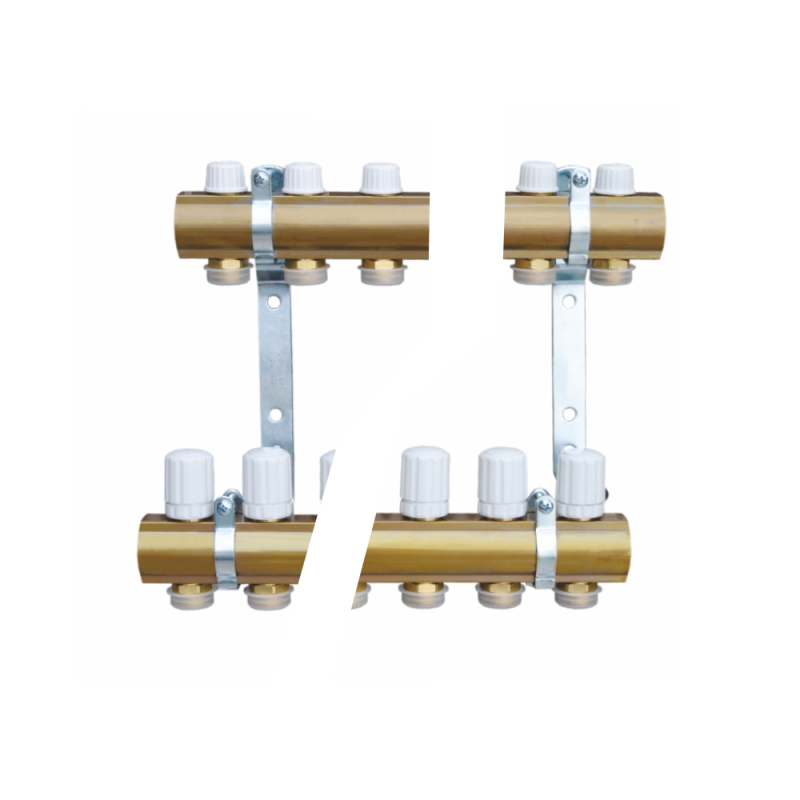

KIT DISTRIB./COLECTOR QUADRO VALThermio EUROCON 10 CIRC.1'' - VALROM
Se utilizeaza in instalatii de incalzire/racire prin pardoseala precum si la incalziri cu radiatoare. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala si prin radiatoare precum si agentul racit in cazul racirii prin pardoseala. Cuprinde: - 1 distribuitor cu detentori - 1 colector, cu robineti termostatici cu optiune de control electric (cap termoelectric/actuator) - 2 suporti pentru distribuitor/colector. Detentorul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta, va rugam sa respectati directia de curgere. Pentru vizializarea debitului se poate monta pe retur(colector cu robineti termostatici) pe fiecare circuit DEBITMETRU PexKIT 3/4"" (0,5-2,4L/MIN) Cod Valrom 64199000025. Presiune diferentiala max.: 0.8 bar Presiune de lucru max.: 10 bar Temperatura de lucru max.: 90C. Temperatura ambient max.: 50C. Caracteristici dimensionale H = 288 [mm] L = 50 [mm] S = 25 [mm] h1= 54 [mm] W = 210[mm] P = 77 [mm] Ltot = 537 [mm] L = 512 [mm] ., ,
KIT DISTRIB./COLECTOR QUADRO VALThermio EUROCON 11 CIRC.1'' - VALROM
Se utilizeaza in instalatii de incalzire/racire prin pardoseala precum si la incalziri cu radiatoare. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala si prin radiatoare precum si agentul racit in cazul racirii prin pardoseala. Cuprinde: - 1 distribuitor cu detentori - 1 colector, cu robineti termostatici cu optiune de control electric (cap termoelectric/actuator) - 2 suporti pentru distribuitor/colector. Detentorul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta, va rugam sa respectati directia de curgere. Pentru vizializarea debitului se poate monta pe retur(colector cu robineti termostatici) pe fiecare circuit DEBITMETRU PexKIT 3/4"" (0,5-2,4L/MIN) Cod Valrom 64199000025. Presiune diferentiala max.: 0.8 bar Presiune de lucru max.: 10 bar Temperatura de lucru max.: 90C. Temperatura ambient max.: 50C. Caracteristici dimensionale H = 288 [mm] L = 50 [mm] S = 25 [mm] h1= 54 [mm] W = 210[mm] P = 77 [mm] Ltot = 587 [mm] L = 562 [mm] ., ,
KIT DISTRIB./COLECTOR QUADRO VALThermio EUROCON 12 CIRC.1'' - VALROM
Se utilizeaza in instalatii de incalzire/racire prin pardoseala precum si la incalziri cu radiatoare. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala si prin radiatoare precum si agentul racit in cazul racirii prin pardoseala. Cuprinde: - 1 distribuitor cu detentori - 1 colector, cu robineti termostatici cu optiune de control electric (cap termoelectric/actuator) - 2 suporti pentru distribuitor/colector. Detentorul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta, va rugam sa respectati directia de curgere. Pentru vizializarea debitului se poate monta pe retur(colector cu robineti termostatici) pe fiecare circuit DEBITMETRU PexKIT 3/4"" (0,5-2,4L/MIN) Cod Valrom 64199000025. Presiune diferentiala max.: 0.8 bar Presiune de lucru max.: 10 bar Temperatura de lucru max.: 90C. Temperatura ambient max.: 50C. Caracteristici dimensionale H = 288 [mm] L = 50 [mm] S = 25 [mm] h1= 54 [mm] W = 210[mm] P = 77 [mm] Ltot = 637 [mm] L = 612 [mm] ., ,
